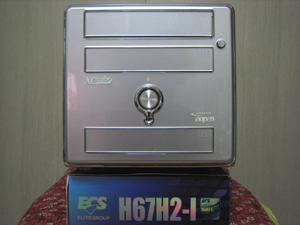

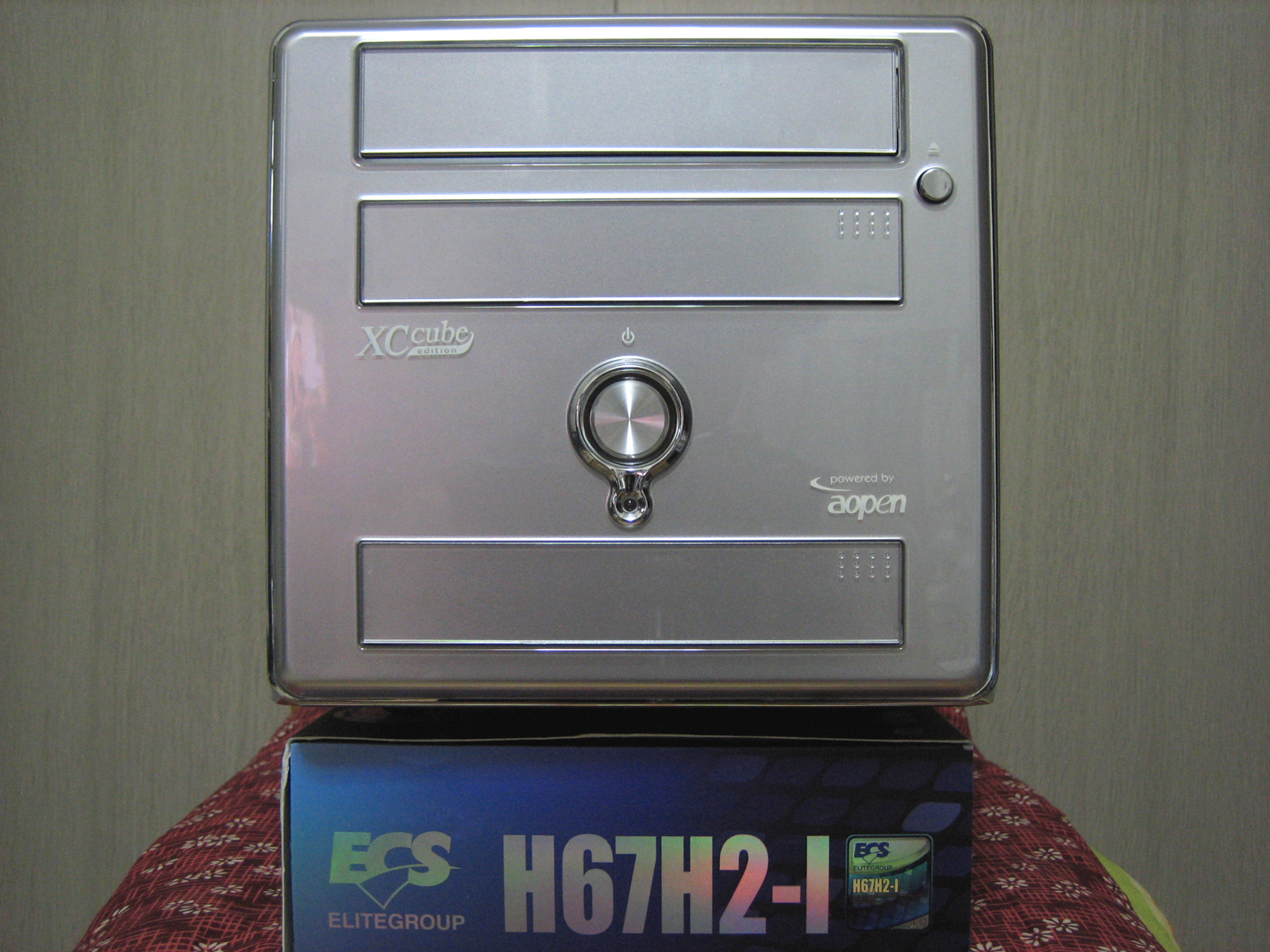

AOpen XC CubeをECS H67H2-Iマザー Core i3/i5/i7 対応のハイスペック・ベアボーンPCに改造
 |
・HOME > ASRock H67M-ITX B3マザー ハイスペック改造PC > ECS H67H2-Iマザー ハイスペック改造PC
 |
最新のCPU対応（Core i3 / i5 / i7）のASRock H67M-ITX B3マザーに乗せ替えていましたが、
今回、2011/9月に新しくECS H67H2-Iマザーボードに交換しました！ 某・情報よると、ASRock H67M-ITX B3は、当たり or はずれ（不良品）が多いらしいです。 （私のASRockマザーは不良品でしたので返品・返金してもらいました） スペック・・・（以前のASRock H67M-ITX の時と同じ構成） CPU：Core i3 2100（65W） / メモリー：ADATA 2GB x 2 =4GB / HDD：1TB SATA / SATA DVDドライブ / OS：Win XP sp3 （Win7にしたいのだが、一部の個人使用アプリが未対応のため仕方なく今はXPで ^^;） ← ↓ 写真はクリックで拡大できます。 |
 |

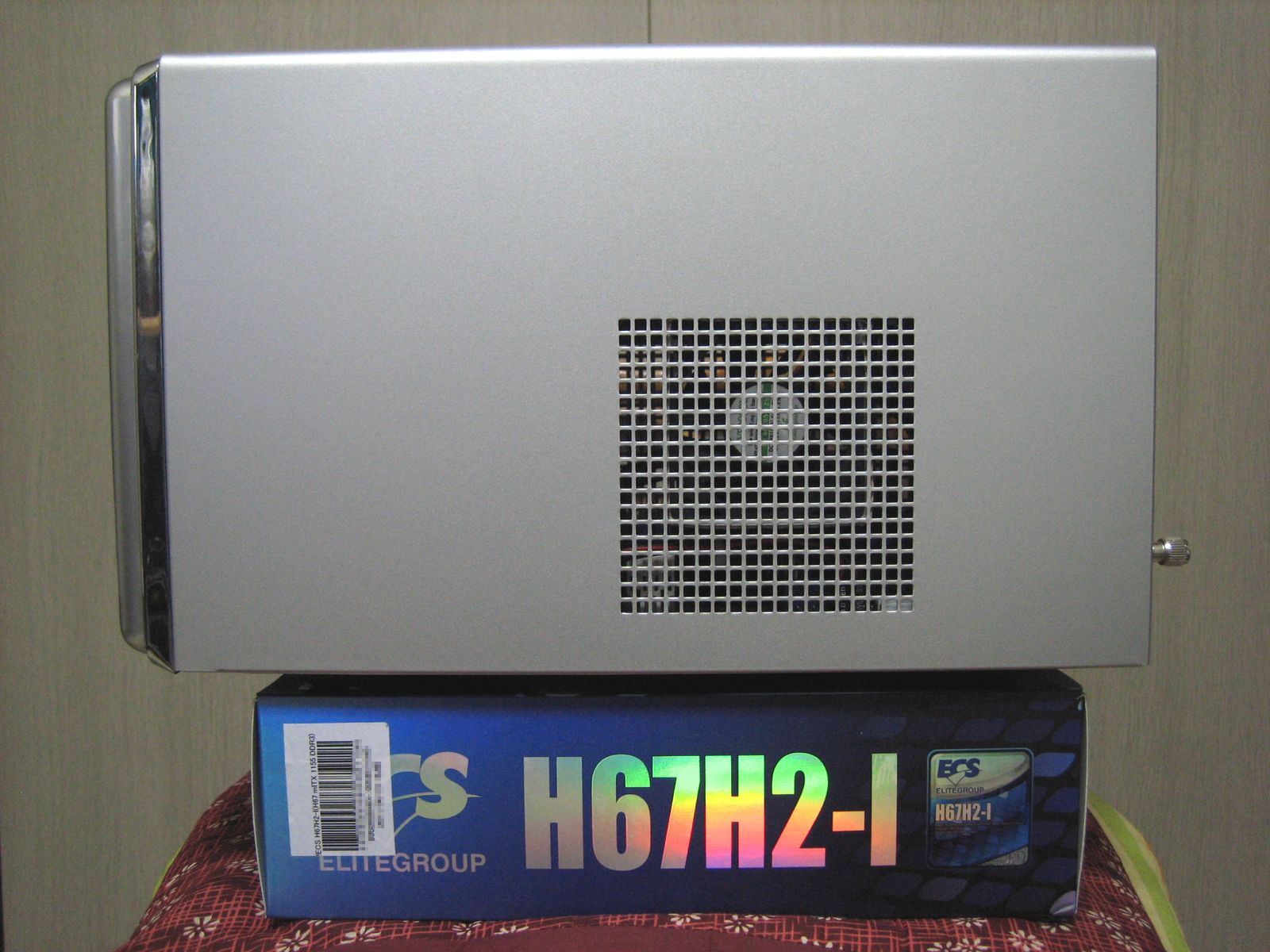

横からみたところ・・・ ケースFANの位置は、ASRock H67M-ITX B3マザーの時と同じ個所のままです。 |
 |

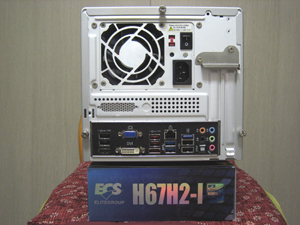

ECS H67H2-Iマザーボードのバックパネル。 |
 |

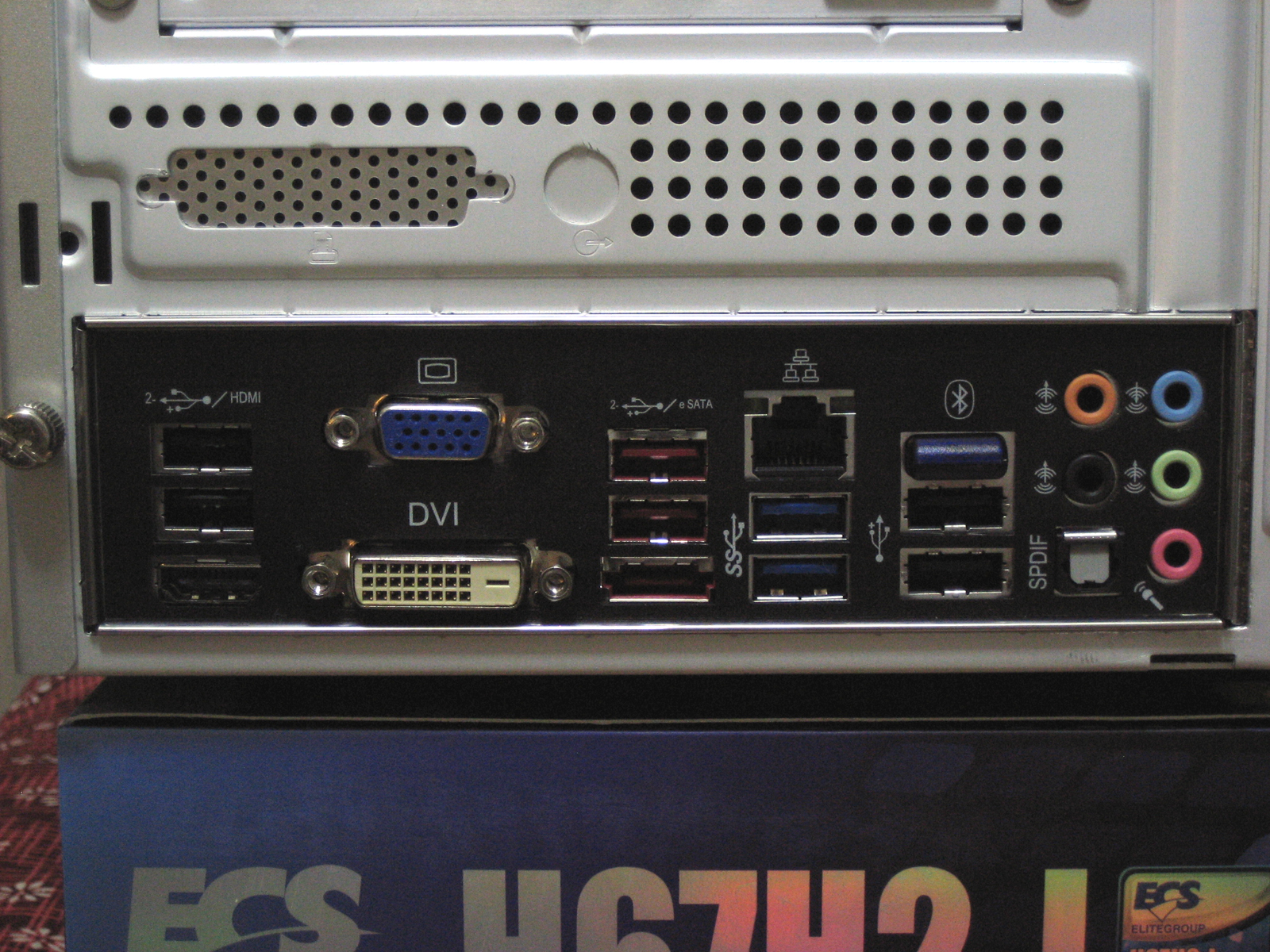

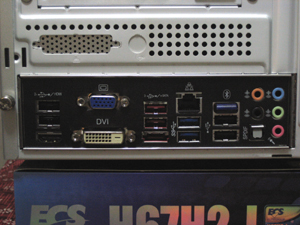

ECS H67H2-Iマザーのバックパネルのアップ画像 Bluetoothも標準で搭載されてます。（LANの隣の右側ブルーの部分） 電源ONの時には、このBluetoothの部分が青く光ってカッコイ～♪です！ |
 |

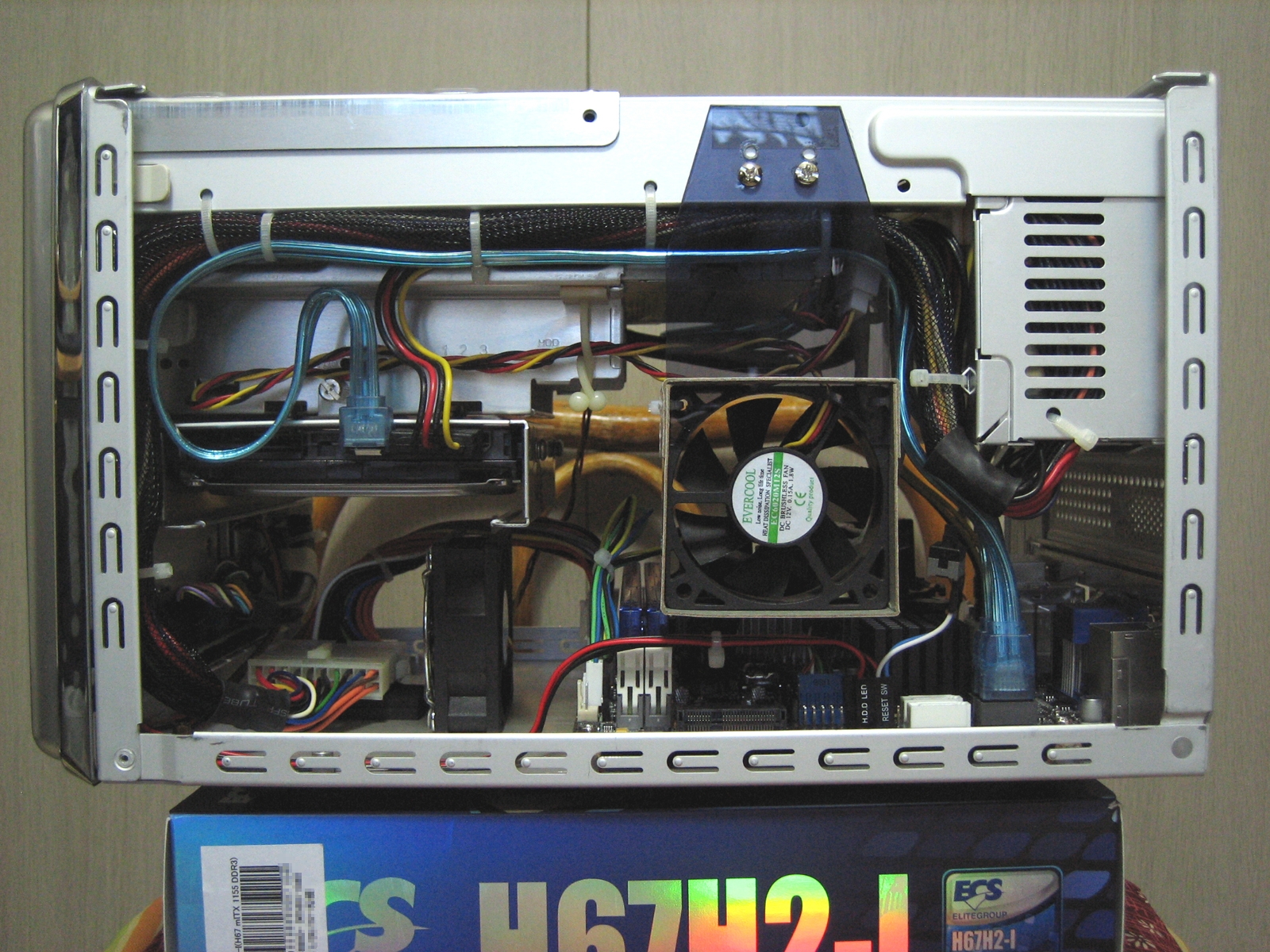

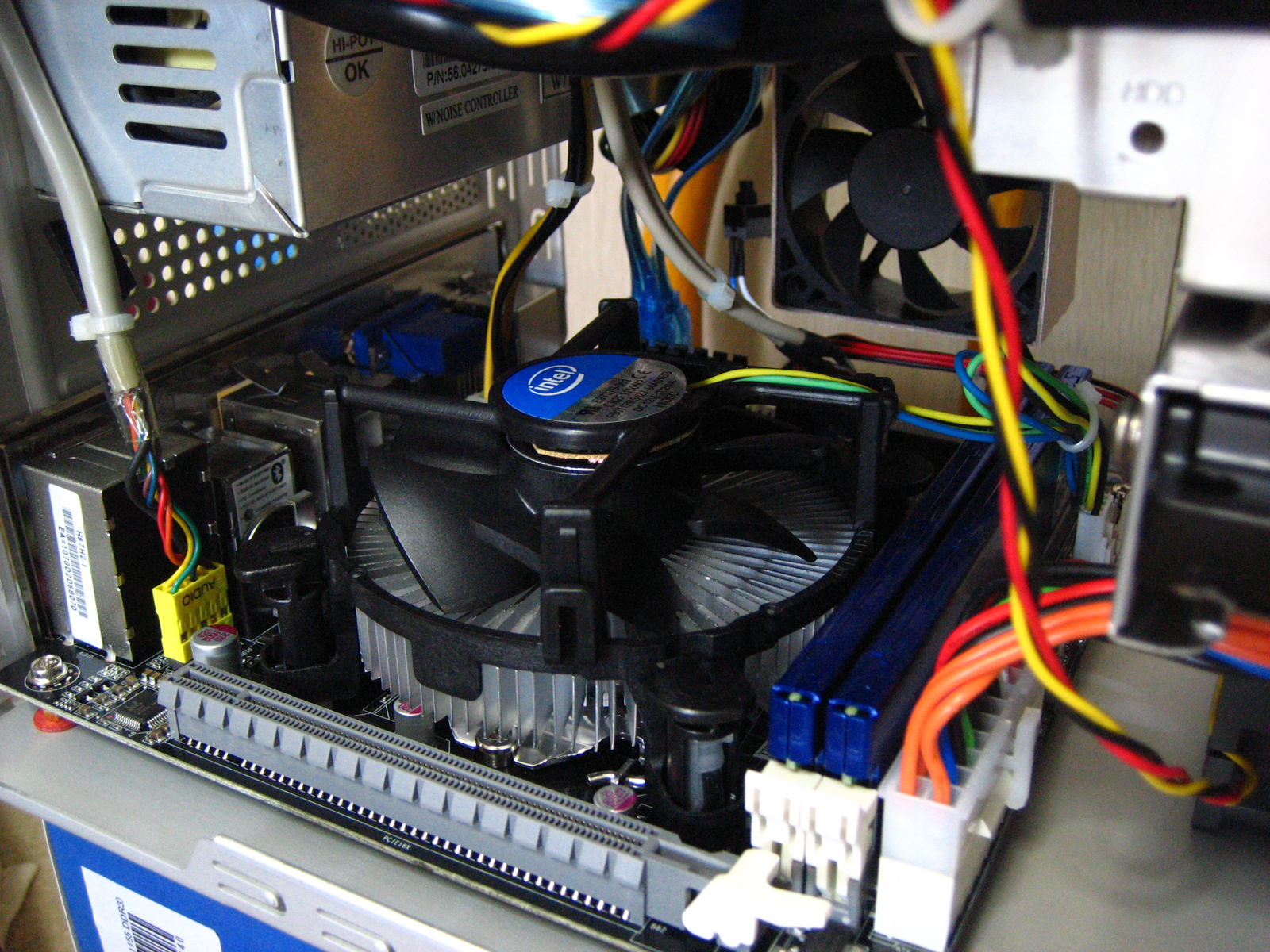

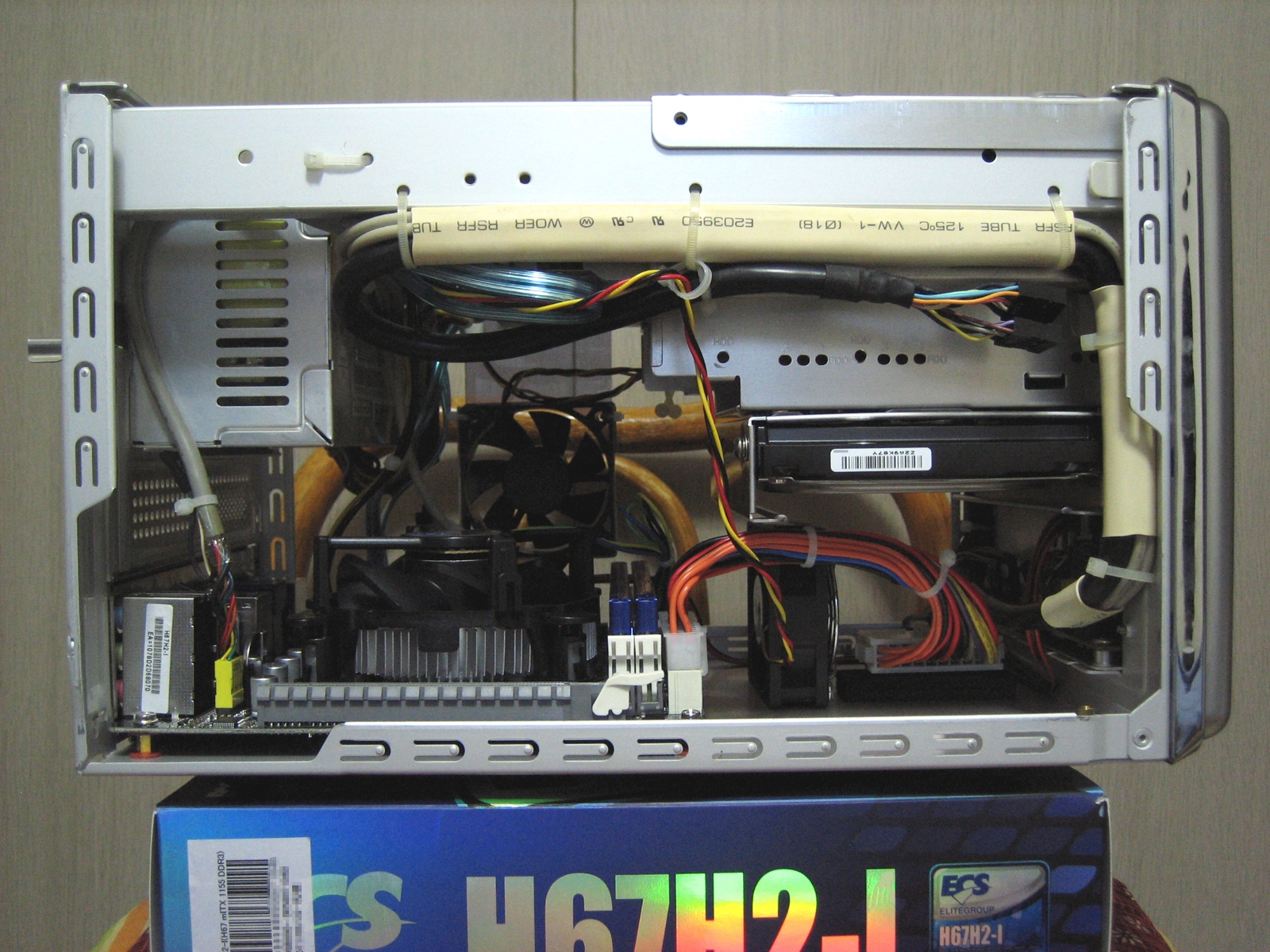

ECS H67H2-Iマザーに取り換えた内部の様子です。 ケースFANは6㎝のままですが、H67H2-Iマザーでは7㎝ファン（薄型）も搭載できそうですので、後ほど取り換えようと思います。（8㎝ファンは無理のようです） （10月に薄型の7㎝中速ファンに取り替えました！） |
 |
反対側から見た内部の様子・・・ メイン電源ユニットは、標準設定の FSP275-60CU(PF) 275W が付いてますが、 SFXの奥行き10㎝の電源であれば、下記の450W電源も取り付けできます。 SilverStone（シルバーストーン）ST45SF （掲載写真はこちら） （人気商品で在庫切れが度々ありましたが、やっと手に入れました！下の方にて写真掲載↓） （これに取り換えれば、Core i5 / i7 の95Wでも余裕で対応できます！） ※取り付けネジ穴の位置調整加工が必要です。 ※DVDドライブの奥行きが17㎝程度まで。 |
 |

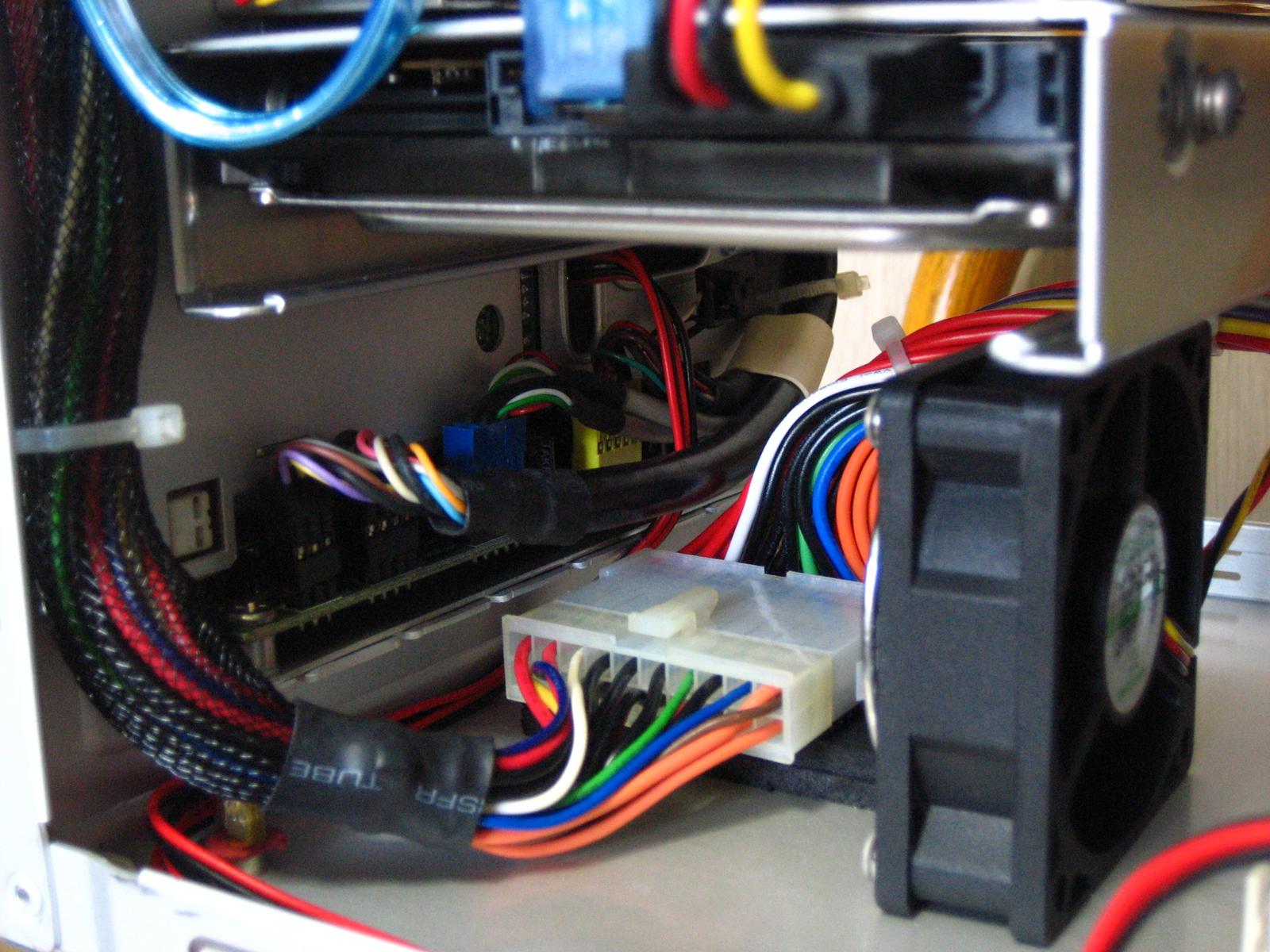

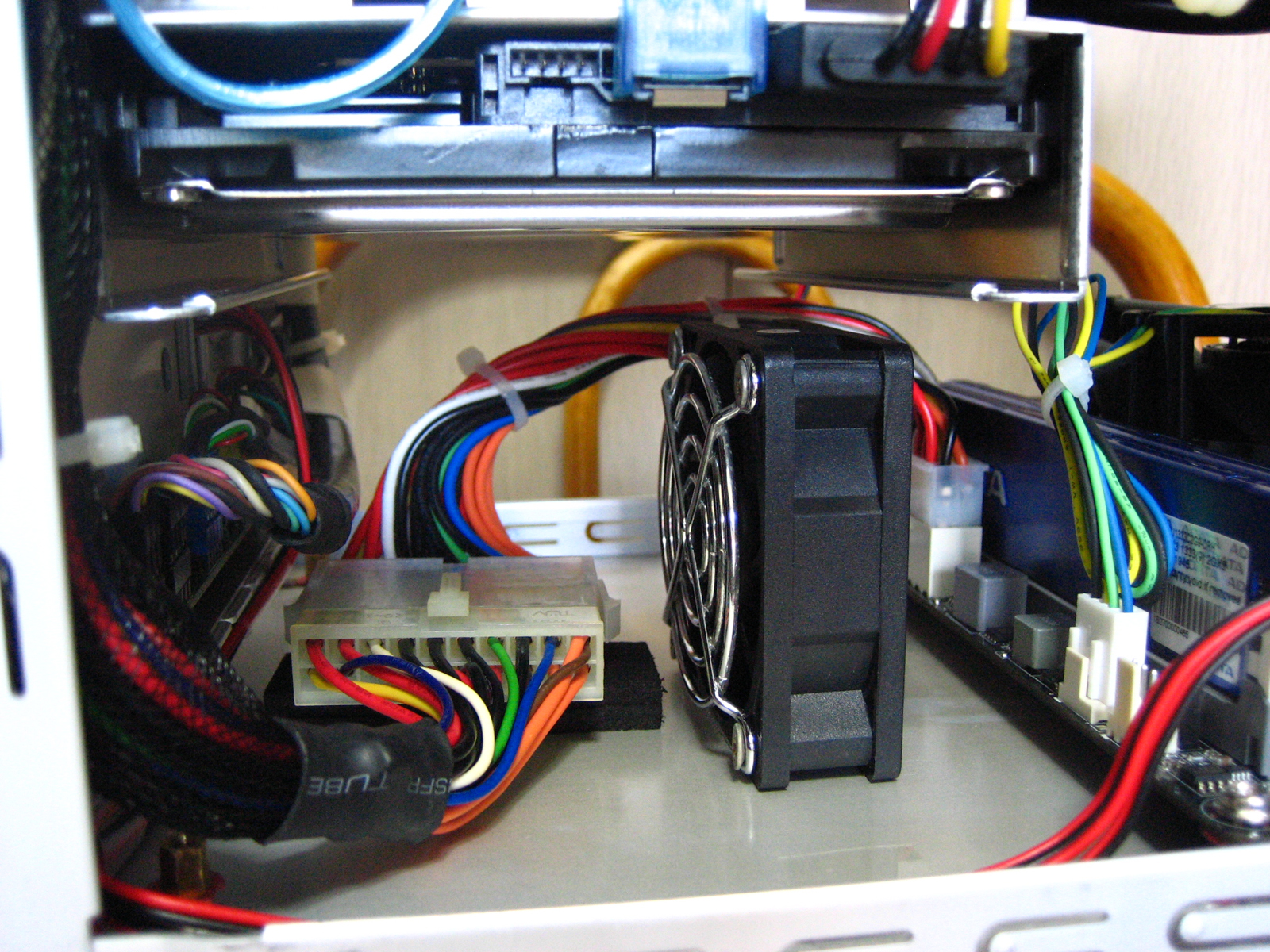

メイン電源（20pin ⇒ 24pin変換）コネクター付近の画像・・・その1 メモリーを冷やすために6㎝ファンを強力両面テープで設置してます。 |
 |

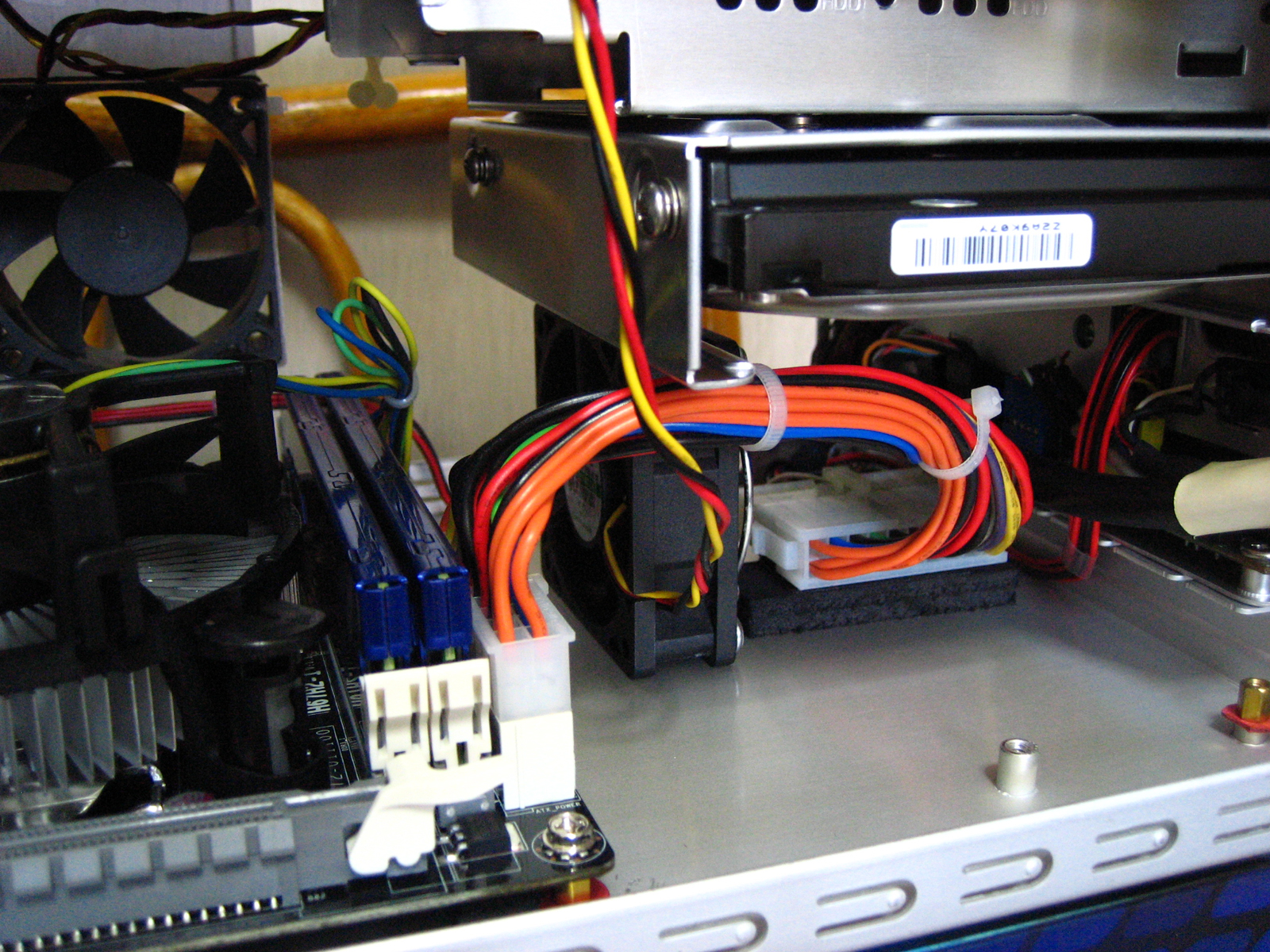

メイン電源（20pin ⇒ 24pin変換）コネクター付近の画像・・・その2 隣のファンに当たらないように、変換コネクターの部分は簡単に取り外しできるようにマジックテープで固定。 |
 |

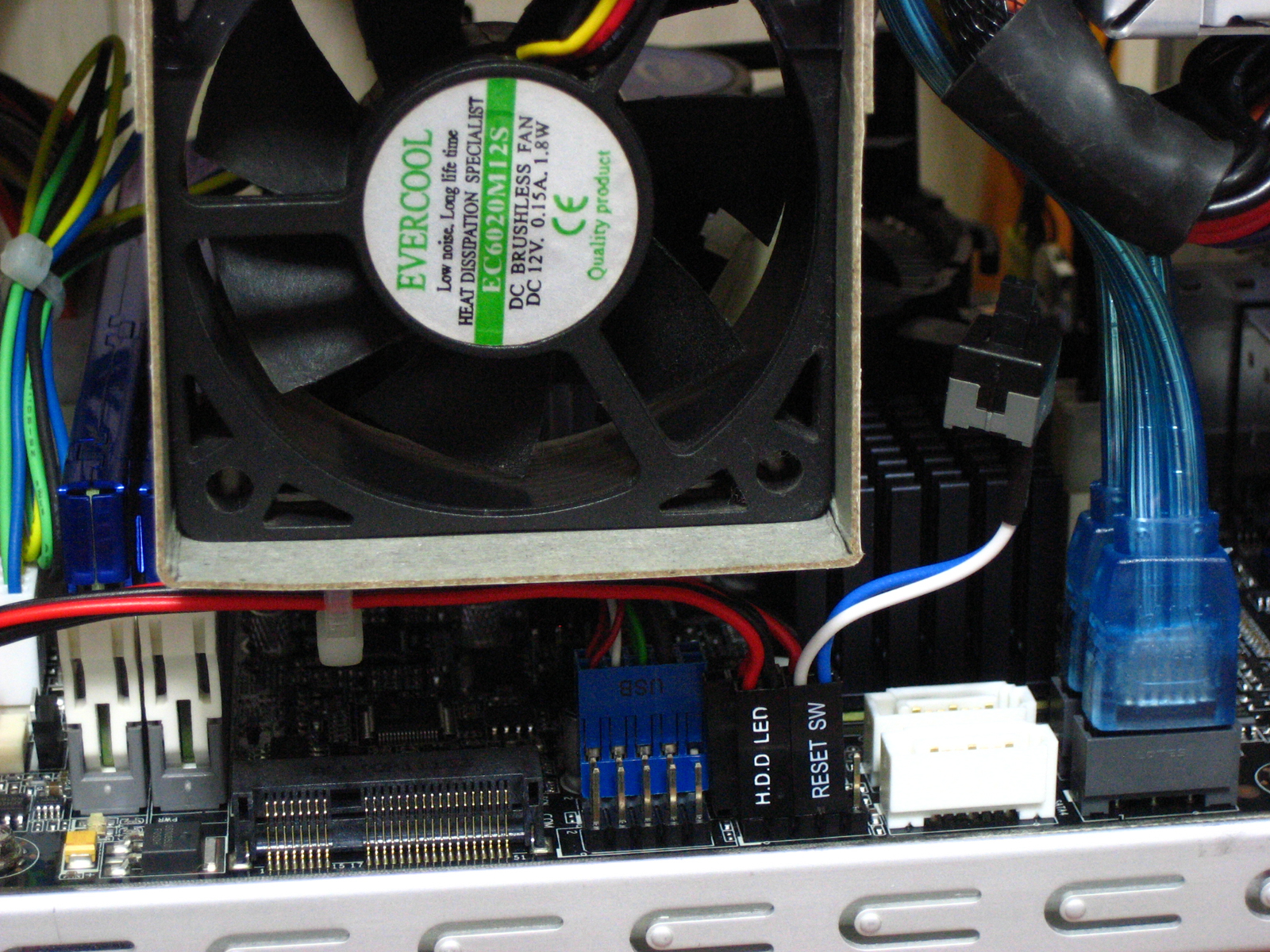

フロントUSB、フロントパネル、SATA付近の画像・・・その1 内部FANと排熱用ケースFANのダブル効果で冷却も抜群です！ |
 |

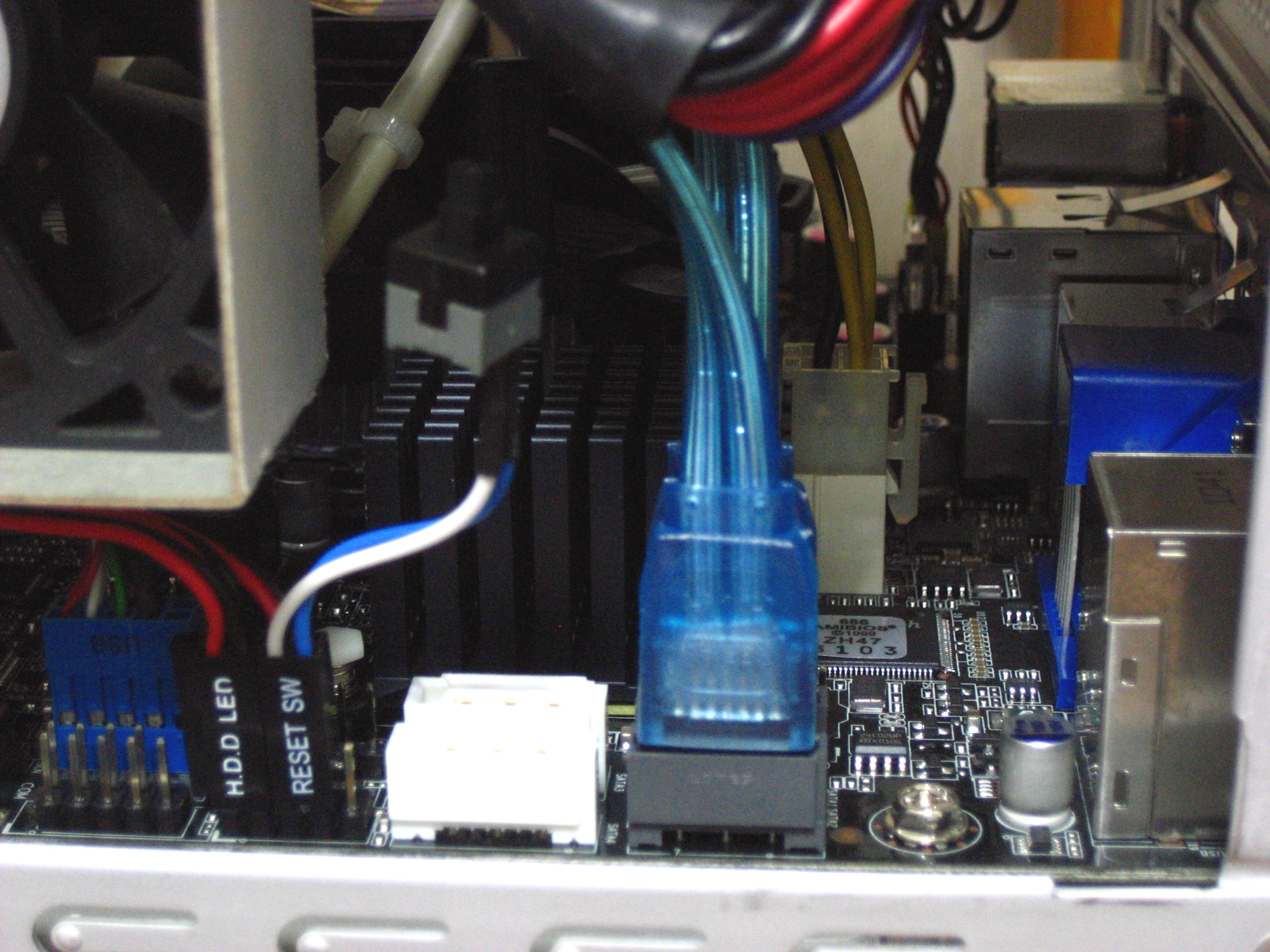

フロントUSB、フロントパネル、SATA付近の画像・・・その2 |
 |

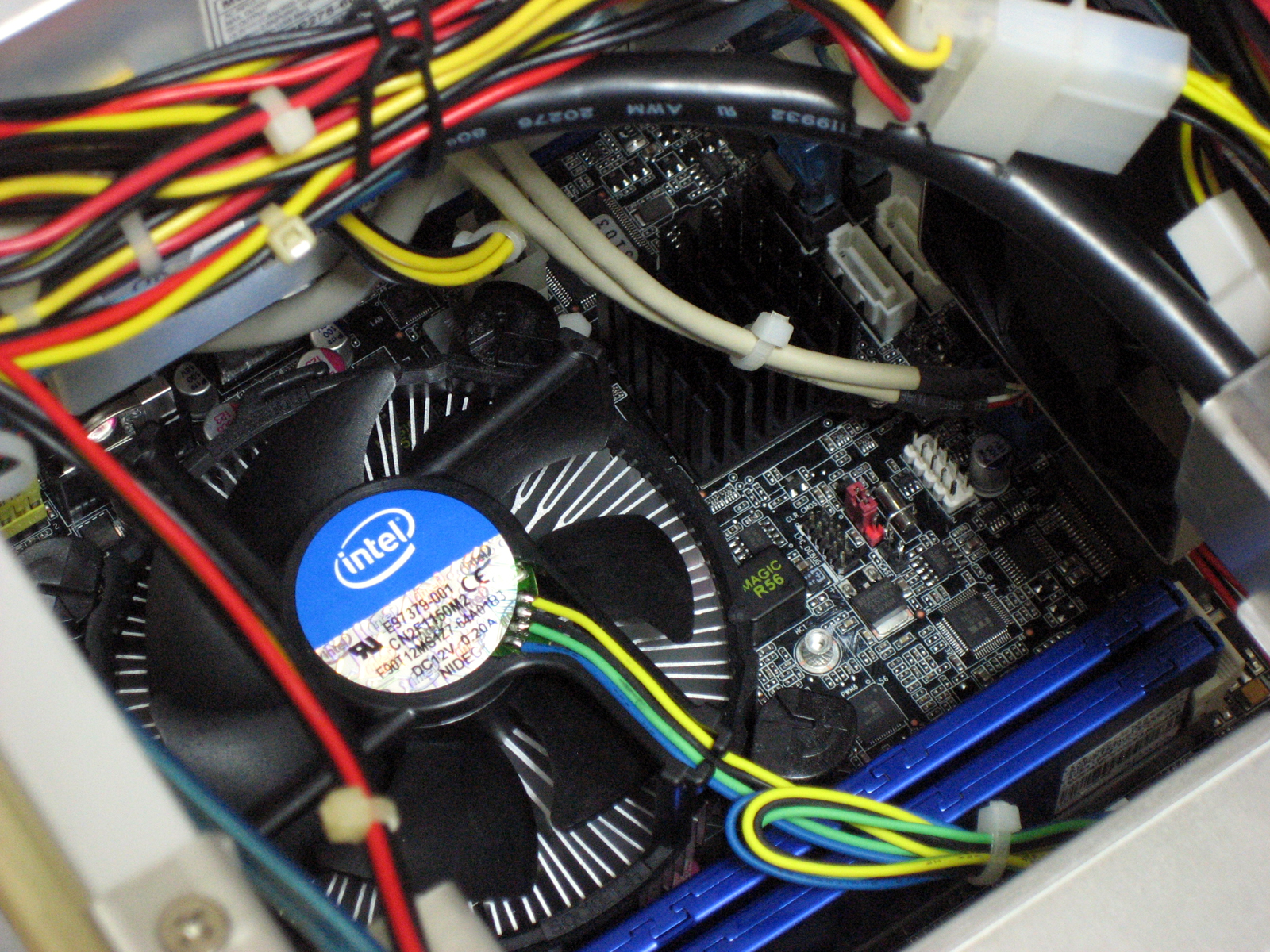

ECS H67H2-I Mini-ITXマザーボード B3ステッピング LGA1155 |
 |

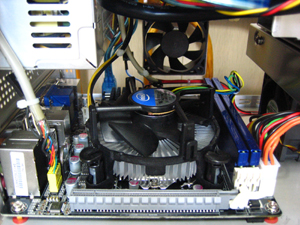

ECS H67H2-I Mini-ITXマザーボード B3ステッピング LGA1155 アイドリングの時や、アプリなどの使用状況に応じて Core Speed を自動的調整して、消費電力を抑えてくれるので、非常に便利なマザーです。こちらのCPU-Z参照 |
 |
ECS H67H2-I Mini-ITXマザーボード B3ステッピング LGA1155 |
 |
ECS H67H2-I Mini-ITXマザーボード B3ステッピング LGA1155 BIOSはAMIなので個人的には使いやすい＆設定も簡単です。 （※BIOSは日本語に設定できるので自作初心者の方でもオススメなのでは？） OSの起動がわずか数秒と早いですね～♪ ネットも快適！動画編集も早い！ マザーボード動作も非常に安定してるし完璧！ う～ん･･･感動！！！(^_^v H67 B3のマザーでXPをインストールする際は、XPsp2に統合したブートCDでないとNGです。 ブート可能の統合CD-ROMを作るには、「SP+メーカー」が簡単です。 ※ブートセクタを抜き取る「bbie.exe」も必要！ まぁ～･･･今さらXPを使う方はいないと思いますが･･･ |
|
一言つぶやき・・・（2011年/11月）

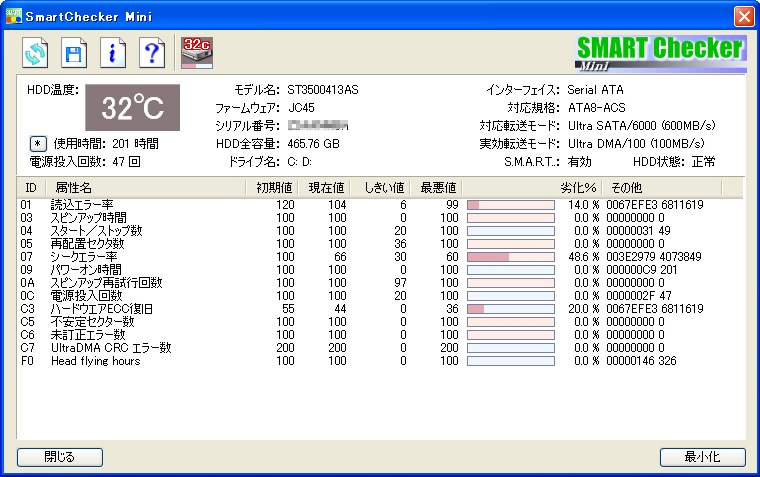

使い回ししている現在使用中のHDDに、少し異音？がし始めたようなので、新しくSeagate ST3500413AS HDD（シーゲート・ハードディスク）SATA 500GBを新宿ヨ○バシで購入し、HDDまるごとコピーソフトで取り替えました。すると、180時間くらい使ったあたりからシークエラーや他のエラーが多発！（画像1）
早速、購入店に苦情を言い、初期不良と言うことで返品・交換になりましたが、またHDDデータを丸ごとコピーしなければならないので、購入店にて同じシーゲートST3500413ASを買い、OSデータを丸ごとコピーして、不良品HDDをデータ完全削除ソフトで復活できないように消去し、返品・返金。（\3,880）
さて、今度はエラーが出ないかHDDをチェックすると、わずか40時間程度で最悪のシークエラーなどまた多発！（画像2）

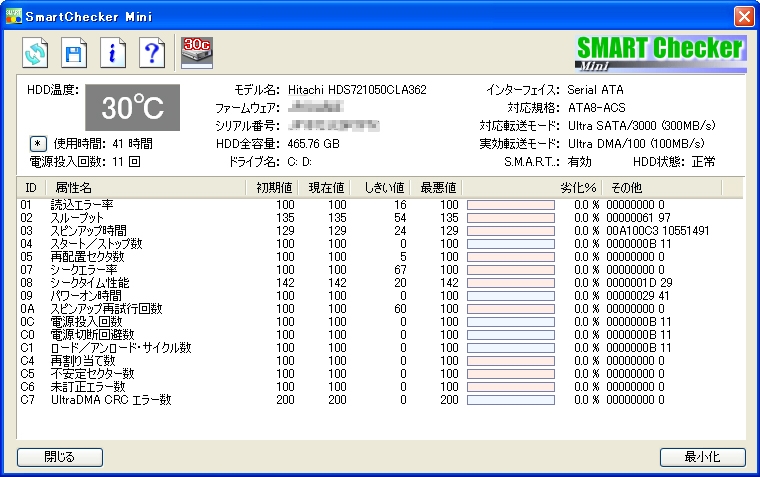

いい加減に頭にきたので、同じ購入店に再度苦情＆前回同様の返品・返金。 → 今度は Hitachi 500GB の新品に交換。（エラーもなく良好！）
このシーゲートST3500413ASは、かなり不良品が出回ってると思われるので注意した方が良さそうです。（ST3500418ASも危険らしい？）
エラーをほっといて使用してると、ハードディスクが突然死することもあり、OS起動不能となって、すべてのデータがブッ飛びますよ！
（※知っての通り、シーゲートは過去にも（2009年1月）HDDにアクセス不能となる致命的な不具合・不良品トラブルがありましたね！）
やっと信頼回復かと思いきや･･･これじゃもう二度とシーゲートは買わないことにしました。
HDD購入後は、必ずS.M.A.R.T.ハードディスクチェックするように、みなさんも気をつけましょう！
あと、万が一に備えてクローンHDDも1台作っておくことをオススメします。OSを最初からインストールしたり各設定など大変な思いをしないためにも...
例えば・・・『ファイナルハードディスク入れ替えPRO』 などが有名かな？ ← 自分も使ってますが... (^^v
11月5日に、ヨドバシやビッグカメラ店を見ると、HDDがかなり品薄となってました。
しかも、在庫のHDDはどれも3割～5割以上？も値段が高くなってるようです。タイ洪水被害は日本にとっても深刻になってきてますね。
タイの工場が早く復旧することを願います。m(._.)m
価格.comで見ると、10月上旬で500GB → \3,800程度でしたが、11月初めには なんと\11,800？ こんなに高くなるとは･･･ビックリです。
使い回ししている現在使用中のHDDに、少し異音？がし始めたようなので、新しくSeagate ST3500413AS HDD（シーゲート・ハードディスク）SATA 500GBを新宿ヨ○バシで購入し、HDDまるごとコピーソフトで取り替えました。すると、180時間くらい使ったあたりからシークエラーや他のエラーが多発！（画像1）
早速、購入店に苦情を言い、初期不良と言うことで返品・交換になりましたが、またHDDデータを丸ごとコピーしなければならないので、購入店にて同じシーゲートST3500413ASを買い、OSデータを丸ごとコピーして、不良品HDDをデータ完全削除ソフトで復活できないように消去し、返品・返金。（\3,880）
さて、今度はエラーが出ないかHDDをチェックすると、わずか40時間程度で最悪のシークエラーなどまた多発！（画像2）
いい加減に頭にきたので、同じ購入店に再度苦情＆前回同様の返品・返金。 → 今度は Hitachi 500GB の新品に交換。（エラーもなく良好！）
このシーゲートST3500413ASは、かなり不良品が出回ってると思われるので注意した方が良さそうです。（ST3500418ASも危険らしい？）
エラーをほっといて使用してると、ハードディスクが突然死することもあり、OS起動不能となって、すべてのデータがブッ飛びますよ！
（※知っての通り、シーゲートは過去にも（2009年1月）HDDにアクセス不能となる致命的な不具合・不良品トラブルがありましたね！）
やっと信頼回復かと思いきや･･･これじゃもう二度とシーゲートは買わないことにしました。
HDD購入後は、必ずS.M.A.R.T.ハードディスクチェックするように、みなさんも気をつけましょう！
あと、万が一に備えてクローンHDDも1台作っておくことをオススメします。OSを最初からインストールしたり各設定など大変な思いをしないためにも...
例えば・・・『ファイナルハードディスク入れ替えPRO』 などが有名かな？ ← 自分も使ってますが... (^^v
11月5日に、ヨドバシやビッグカメラ店を見ると、HDDがかなり品薄となってました。
しかも、在庫のHDDはどれも3割～5割以上？も値段が高くなってるようです。タイ洪水被害は日本にとっても深刻になってきてますね。
タイの工場が早く復旧することを願います。m(._.)m
価格.comで見ると、10月上旬で500GB → \3,800程度でしたが、11月初めには なんと\11,800？ こんなに高くなるとは･･･ビックリです。
|
最新画像を公開！ （2014/5/1更新）
2014年 4月 SilverStone（シルバーストーン）ST45SF（SFX電源）に交換！
これで容量を気にすることなく快適に使えます！
4月9日でWin XPのサポートも終了したので、Win 7 proを新規インストールしました。
 |

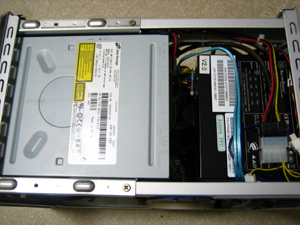

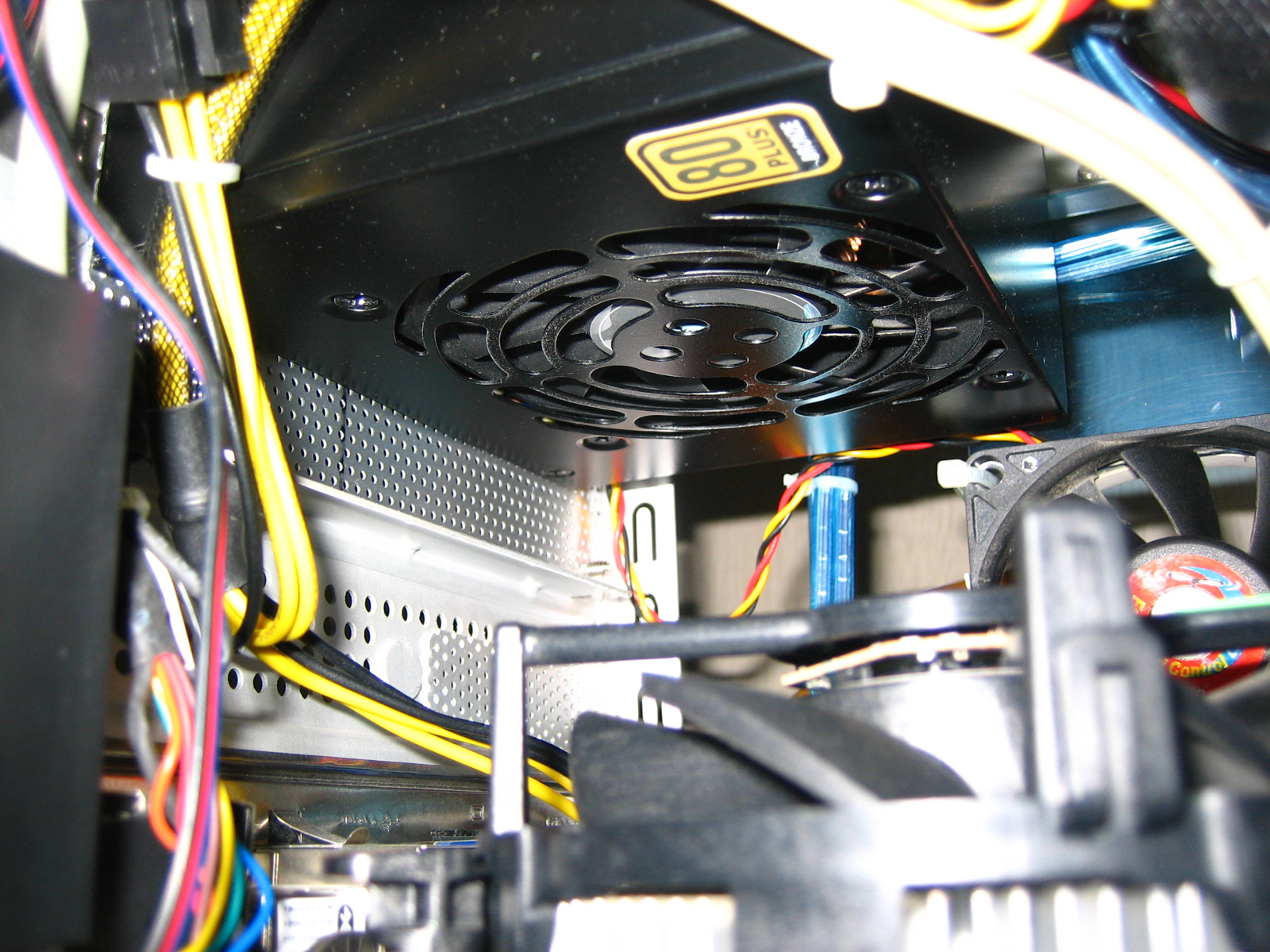

SFX電源450Wもこのように取り付け可能です！ 電源の奥行きは10㎝です。 |
 |
この電源はホントに静かで容量もたっぷりですよ！ |
 |

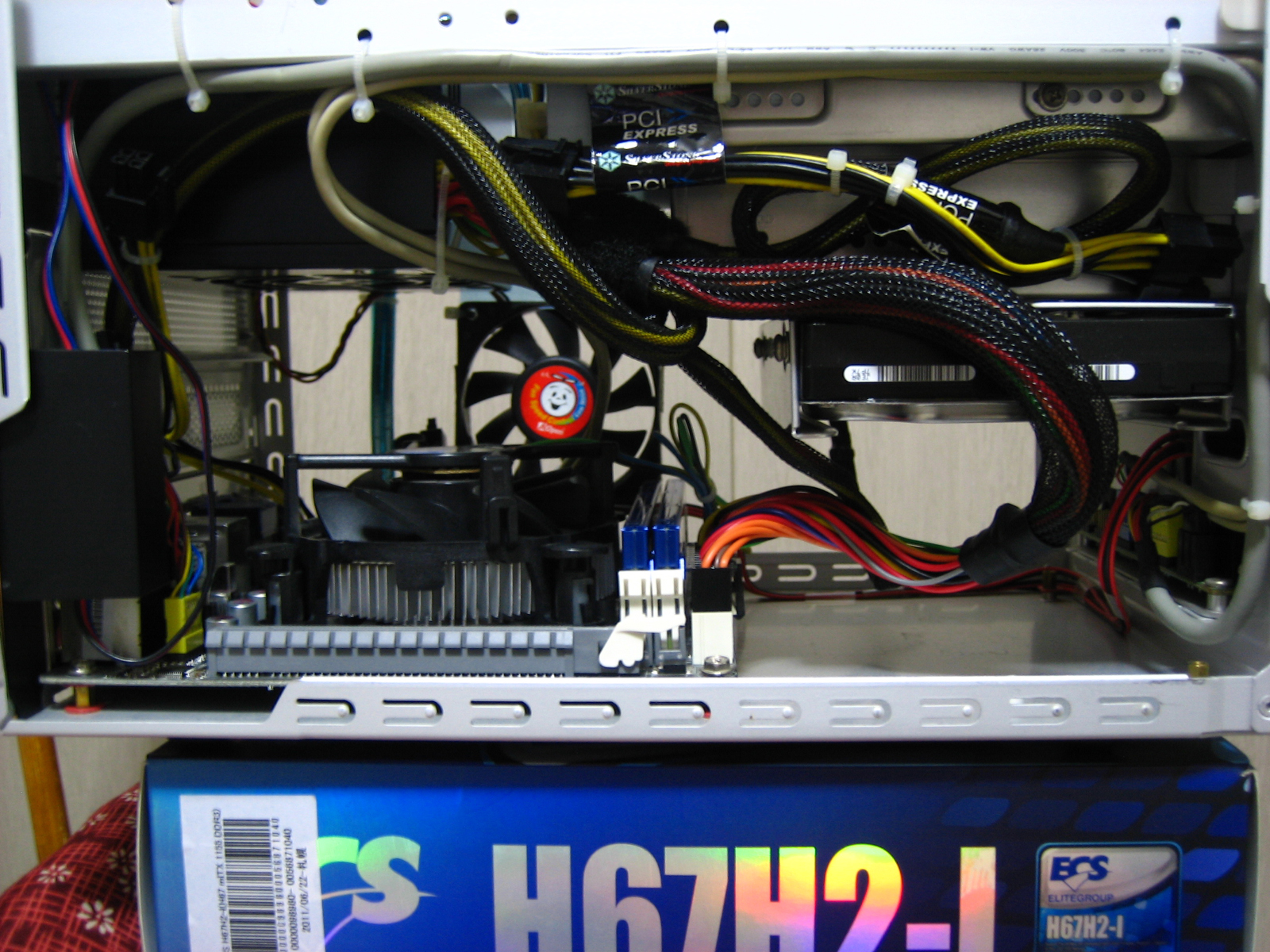

内部の配線もスッキリですね！ |
 |

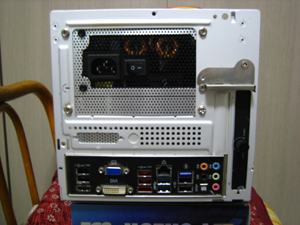

電源バックパネル部分 サイドのファン・コントロールも搭載！ 写真・・・ちょっとピンぼけしてますねｗｗ 450Wの大容量電源がついて、こんなにコンパクトなキューブ・ベアボーンPCは市場には 無いでしょうね！ ここまで改造すれば、ITXマザーボードを取り替えるだけで ケースを流用できる便利なPCができ上がりました！ |
